开松机配棉器
发布者：青岛中瑞特 发布时间：2013/2/22 9:38:51
一套开松机组的产量足够供给两台清棉机生产，所以从开棉机引出的输送管道中需装有二路配棉器，同时在每台给棉机的凝棉器进口处装上进棉斗，才能使开棉机轮流地向两台清锦机供梢。

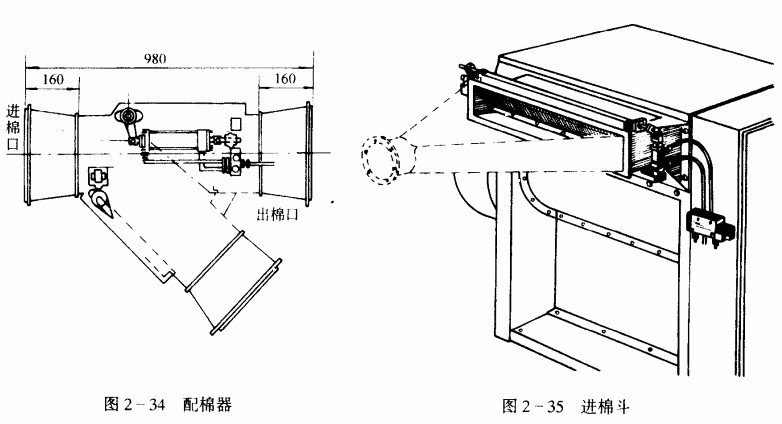

1.配棉器如图2 - 34所示，在一个三通管道里装有二个活门，它们以连杆联结，仅用一个气缸和电控滑阀，就能完成开通和堵闭输出管道的动作。
2.进棉斗如图2-35所示，进棉斗白话门和扩散管组成。活门控制凝棉器进棉口的开 启或关闭，活门的动作可由电磁铁(或重锤)、气缸和电控滑阀来传动。
在每台双棉箱给棉机的后储棉箱上，装有光电管控制各进棉斗和配棉器的活门位置。当储棉箱进棉时各活门开启，否则关闭。若两台后储棉箱都不需要进棉时，则先停止开棉机的给棉，再关闭上述两个活门，使输送管中不留剩余棉丛。
1.配棉器如图2 - 34所示，在一个三通管道里装有二个活门，它们以连杆联结，仅用一个气缸和电控滑阀，就能完成开通和堵闭输出管道的动作。
2.进棉斗如图2-35所示，进棉斗白话门和扩散管组成。活门控制凝棉器进棉口的开 启或关闭，活门的动作可由电磁铁(或重锤)、气缸和电控滑阀来传动。
在每台双棉箱给棉机的后储棉箱上，装有光电管控制各进棉斗和配棉器的活门位置。当储棉箱进棉时各活门开启，否则关闭。若两台后储棉箱都不需要进棉时，则先停止开棉机的给棉，再关闭上述两个活门，使输送管中不留剩余棉丛。
