开松机锁紧机构

发布者:青岛中瑞特  发布时间:2014/4/19 13:10:55

开松机锁紧机构的原理
锁紧机构是为摇架的"加压'和"释压"而设置的。根据
开松机生产实践的要求,锁紧机构要能满足以下三点:一是加压、释压操作方便、省力;二是理李压后的摇架定位角度要便利保全保养操作,三是尽可能缩小摇架盾都尺寸,便于换租纱和做清洁工作。通常采用四连杆机构作为锁紧机构。现以SF65-1型摇架(图3-27)及TF-18摇架(图3-29)为例来说明这种锁紧机构的原理。

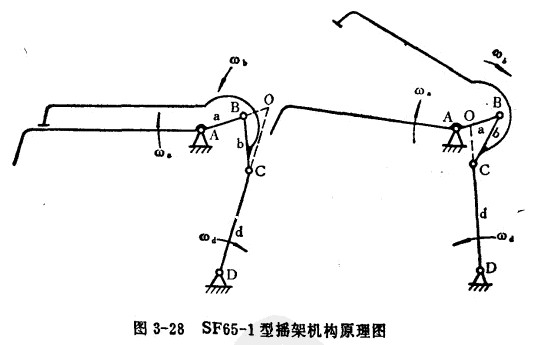

(1)SF65-1型弹簧加压摇架锁紧机构: SF65-1型摇架见图3-27,其机构原理图可用图3-28表示。摇架体(抨a)、手柄(籽 b)、锁紧件(杆d)和摇架机座(以A、D饺链支应表示)分别构成 四连杆机构的三根活动杆和一根固定仔。三根活动仔中, a、b是可绕A、D回转的摇籽, b是可作平面运动的连籽。

锁紧作用的原理,是利用b、d杆从卸压状态到加压状态的过程中,在越过死点(b、d成一直线)后,手辆和摇集体的运动方向相反,两者在摇魏体顶面互相对待而锁紧,锁紧后各杆件即不能相对运动,整个摇架体成为一体,保持加压状态。掀起手柄,使b、d杆按相反方向越过死点,此后手柄和摇架体的运动方向相同,则撼架解除锁紧,进入卸压状态。

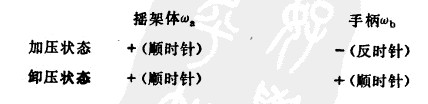

图3-28中,方向表示摇架受弹簧反力作用下的运动组向, AB和DC延长线的交点o是b轩的速度瞬心。在卸压时的与手柄的用力方向同向。各籽的运动趋向如下:
