加宽梳棉机打纬机构的运动
发布者：青岛中瑞特 发布时间：2015/4/14 8:20:44
加宽梳棉机筘座的惯性力
从分析得知，加宽梳棉机筘座在前后摆动中，它的速度是时刻变化者的。曲柄转到前后死心附近时，拓座摆动速度较慢，当曲柄转到上心及下心附近时，销座摆动速度较快。曲柄在前后死心时，筘座摆动瞬时速度为零。我们规定:筘座向机后摆动的速度方向为正，筘座向机前摆动的速度方向为负。在织机上，由于筘座作摇摆运动产生的加速度，使其产生了与其反方向的惯性力。在四连杆打纬机构中，由于拓应加速度的大小与方向是变化的，因此筘座惯性力的大小与方向也是变化的。当加速度是正值时，惯性力的方向就向机前，当加速度是负值时，惯性力的方向就向机后。

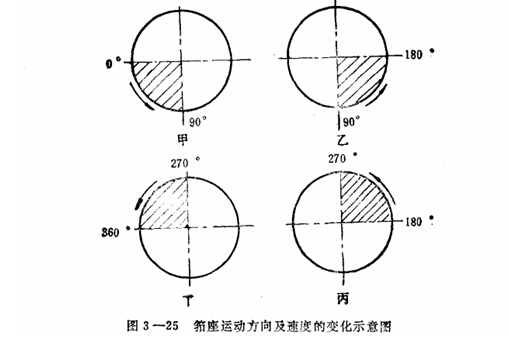

在弯轴一回转中，知座运动方向及速度、加速度、惯性力方向在不断发生变化，下面我们以图3一25作解析。
甲图中：弯轴从0°到90°(假设0°为前死心)。筘座运动方向是向机后，速度为正值。加速度方向因为是愈跑愈快，所以与运动方向一致向机后，加速度为正值。惯性力方向是向机前。
乙图中：弯轴从90°到180°，筘座运动方向是向机后，速度为正值。加速度方向因为是愈跑愈慢，所以与运动方向相反向机前，加速度为负值。悦性力方向是向机后。
丙图中：弯轴从180°到270°，筘座运动方向是向机前，速度为负值。加速度方向因为是愈跑愈快，与运动方向一致向机前。加速度为负值。惯性力方向是向机后。
丁图中：弯轴从270°到360°，筘座运动方向是向机前，速度为负值。加速度方向因为是愈跑愈慢、，与运动方向相反向机后，加速度为正值。惯性力方向是向机前。
从筘座前后摆动运动中的速度、加速度和惯性力的变化情况，可以看出，当曲扒在前死心时，辑座惯性力最大(加速度为正的最大值)，方向指向机前，因此能打紧纬纱，。边到打纬的要求。同时，梭于是随拓座作摇摆运动的，所以筘座的加速度。同样传给梭子，于是梭子也就产生了一个惯性力d梭予飞告时期选择在筘座的负加速度时期(弯轴曲柄从90°到270°之间)，即惯性力向后的这个时期，向后的惯性力，使挫紧靠辅面，为梭子稳定飞行创造了有利条件。由上述分析可知，采用四连杆打纬机构是能符合打纬运动的工艺要求的
。
从分析得知，加宽梳棉机筘座在前后摆动中，它的速度是时刻变化者的。曲柄转到前后死心附近时，拓座摆动速度较慢，当曲柄转到上心及下心附近时，销座摆动速度较快。曲柄在前后死心时，筘座摆动瞬时速度为零。我们规定:筘座向机后摆动的速度方向为正，筘座向机前摆动的速度方向为负。在织机上，由于筘座作摇摆运动产生的加速度，使其产生了与其反方向的惯性力。在四连杆打纬机构中，由于拓应加速度的大小与方向是变化的，因此筘座惯性力的大小与方向也是变化的。当加速度是正值时，惯性力的方向就向机前，当加速度是负值时，惯性力的方向就向机后。
在弯轴一回转中，知座运动方向及速度、加速度、惯性力方向在不断发生变化，下面我们以图3一25作解析。
甲图中：弯轴从0°到90°(假设0°为前死心)。筘座运动方向是向机后，速度为正值。加速度方向因为是愈跑愈快，所以与运动方向一致向机后，加速度为正值。惯性力方向是向机前。
乙图中：弯轴从90°到180°，筘座运动方向是向机后，速度为正值。加速度方向因为是愈跑愈慢，所以与运动方向相反向机前，加速度为负值。悦性力方向是向机后。
丙图中：弯轴从180°到270°，筘座运动方向是向机前，速度为负值。加速度方向因为是愈跑愈快，与运动方向一致向机前。加速度为负值。惯性力方向是向机后。
丁图中：弯轴从270°到360°，筘座运动方向是向机前，速度为负值。加速度方向因为是愈跑愈慢、，与运动方向相反向机后，加速度为正值。惯性力方向是向机前。
从筘座前后摆动运动中的速度、加速度和惯性力的变化情况，可以看出，当曲扒在前死心时，辑座惯性力最大(加速度为正的最大值)，方向指向机前，因此能打紧纬纱，。边到打纬的要求。同时，梭于是随拓座作摇摆运动的，所以筘座的加速度。同样传给梭子，于是梭子也就产生了一个惯性力d梭予飞告时期选择在筘座的负加速度时期(弯轴曲柄从90°到270°之间)，即惯性力向后的这个时期，向后的惯性力，使挫紧靠辅面，为梭子稳定飞行创造了有利条件。由上述分析可知，采用四连杆打纬机构是能符合打纬运动的工艺要求的
。
