加宽梳棉机提综及花筒机构
发布者：青岛中瑞特 发布时间：2015/4/25 9:28:49
1.加宽梳棉机提综

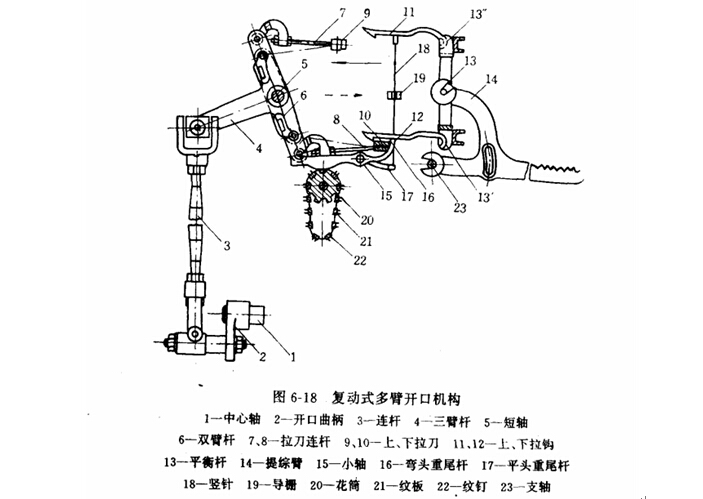

加宽梳棉机多臂开口机仰的提综部分由上、下拉刀9、10，下拉钩11、12，平衡杆13和提综臂14等组成。综框吊挂在提综杆的吊综臂上。每一页综框都配备有)套上、下拉钩、平衡杆和提综杆。当上、下拉钩中的任何一个下落到运动着的拉刀的作用线上时，便被拉刀拉动，使平衡杆以其上端13"或下端13'为支点而摆动，同平衡杆中部相连的提综杆，随之以支轴23为支点作逆时针方向摆动，把综框向上提起e被提升的经纱，构成梭口的上部，未被提升的经纱停在原位不动，钩武梭口的下部。如果要求综框继续保持在提升的位置，则在拉刀作反向运动前，同一套的另一拉钩必须下落到另一拉刀的作用线上，当一把拉钩随拉刀复位时，另一把拉钩同时又被另一把拉刀拉动，作反方向运动，子衡抨则大致上将以其中部(同提综杆相连的部位)为中心而摆动，保持综框的原有位置不变。
为了使后综的动程大于前综的动程，形成清晰的梭口，三臂杆的作用臂长度大于双臂杆作用臂的长度，因而拉刀运动时，其后端的动程较大。
2.加宽梳棉机花筒机构综框的提升与否是由花筒机构控制的。花筒机构由花筒20、纹极(链)21、重尾杆16和17、坚针18、导栅19等组成.花筒是一个可以绕铀芯回转的八角棱桂体，面上覆有首尾相联的纹板，纹板上按照织物组织植有铁制的纹钉22。重尾杆16和17每两片为一组，活套在小轴15上，用以控制一对上、下拉钩。16为弯头重尾杆，其头端直接顶住下拉钩，平头重尾杆17通过竖针18顶住上拉钩，使拉钩不被拉刃所拉。重尾杆的尾部依靠本身的重茧，搁在纹极上。
多臂开口机构工作时.花筒受三臂杆上的撑爪的作用，作与拉刀同步的间歇回转；拉刀每往复运动一次，花简便转过一
面(扫)，一块新的纹板被带到重尾杆的下方。如果纹板上植有纹钉，重尾杆的尾部即被纹钉顶起，头部下跌，与之相应的拉钩(上拉钩或下拉钩)便下落到拉刀的作用线上，引起提综动作。如果在两次开口中，综框都要提升，只要在对应于同组的两片重尾杆(一片平头，一片弯头)的纹顿上植上纹钉，使同一组的上、下拉钩都下落到拉刀的作用线上。每一块纹极可以控制两次开口运动。
3.加宽梳棉机四综多臂开口机构的回综，多数是用吊在综框下部.
的回综弹簧来完成的(参看图6-17)，当拉刀作复位行程时，综框在回综弹簧的作用下下降，直到平衡杆的运动受阻时为止.
这种弹簧式回综存在着一些缺点，如弹簧的拉力随着综框的上升而增大，提综机构的负荷也随之增大；弹簧经反复拉伸容易疲劳变形s当两侧弹簧的弹力强弱不一时，会造成综框的歪斜。
加宽梳棉机多臂开口机仰的提综部分由上、下拉刀9、10，下拉钩11、12，平衡杆13和提综臂14等组成。综框吊挂在提综杆的吊综臂上。每一页综框都配备有)套上、下拉钩、平衡杆和提综杆。当上、下拉钩中的任何一个下落到运动着的拉刀的作用线上时，便被拉刀拉动，使平衡杆以其上端13"或下端13'为支点而摆动，同平衡杆中部相连的提综杆，随之以支轴23为支点作逆时针方向摆动，把综框向上提起e被提升的经纱，构成梭口的上部，未被提升的经纱停在原位不动，钩武梭口的下部。如果要求综框继续保持在提升的位置，则在拉刀作反向运动前，同一套的另一拉钩必须下落到另一拉刀的作用线上，当一把拉钩随拉刀复位时，另一把拉钩同时又被另一把拉刀拉动，作反方向运动，子衡抨则大致上将以其中部(同提综杆相连的部位)为中心而摆动，保持综框的原有位置不变。
为了使后综的动程大于前综的动程，形成清晰的梭口，三臂杆的作用臂长度大于双臂杆作用臂的长度，因而拉刀运动时，其后端的动程较大。
2.加宽梳棉机花筒机构综框的提升与否是由花筒机构控制的。花筒机构由花筒20、纹极(链)21、重尾杆16和17、坚针18、导栅19等组成.花筒是一个可以绕铀芯回转的八角棱桂体，面上覆有首尾相联的纹板，纹板上按照织物组织植有铁制的纹钉22。重尾杆16和17每两片为一组，活套在小轴15上，用以控制一对上、下拉钩。16为弯头重尾杆，其头端直接顶住下拉钩，平头重尾杆17通过竖针18顶住上拉钩，使拉钩不被拉刃所拉。重尾杆的尾部依靠本身的重茧，搁在纹极上。
多臂开口机构工作时.花筒受三臂杆上的撑爪的作用，作与拉刀同步的间歇回转；拉刀每往复运动一次，花简便转过一
面(扫)，一块新的纹板被带到重尾杆的下方。如果纹板上植有纹钉，重尾杆的尾部即被纹钉顶起，头部下跌，与之相应的拉钩(上拉钩或下拉钩)便下落到拉刀的作用线上，引起提综动作。如果在两次开口中，综框都要提升，只要在对应于同组的两片重尾杆(一片平头，一片弯头)的纹顿上植上纹钉，使同一组的上、下拉钩都下落到拉刀的作用线上。每一块纹极可以控制两次开口运动。
3.加宽梳棉机四综多臂开口机构的回综，多数是用吊在综框下部.
的回综弹簧来完成的(参看图6-17)，当拉刀作复位行程时，综框在回综弹簧的作用下下降，直到平衡杆的运动受阻时为止.
这种弹簧式回综存在着一些缺点，如弹簧的拉力随着综框的上升而增大，提综机构的负荷也随之增大；弹簧经反复拉伸容易疲劳变形s当两侧弹簧的弹力强弱不一时，会造成综框的歪斜。
